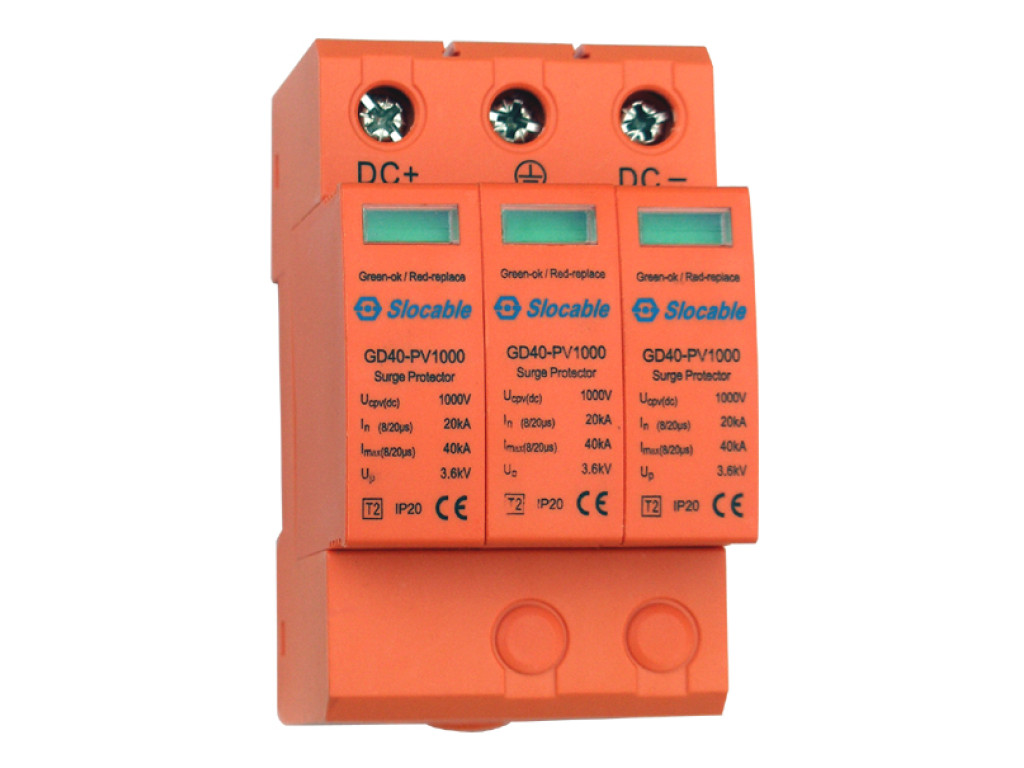

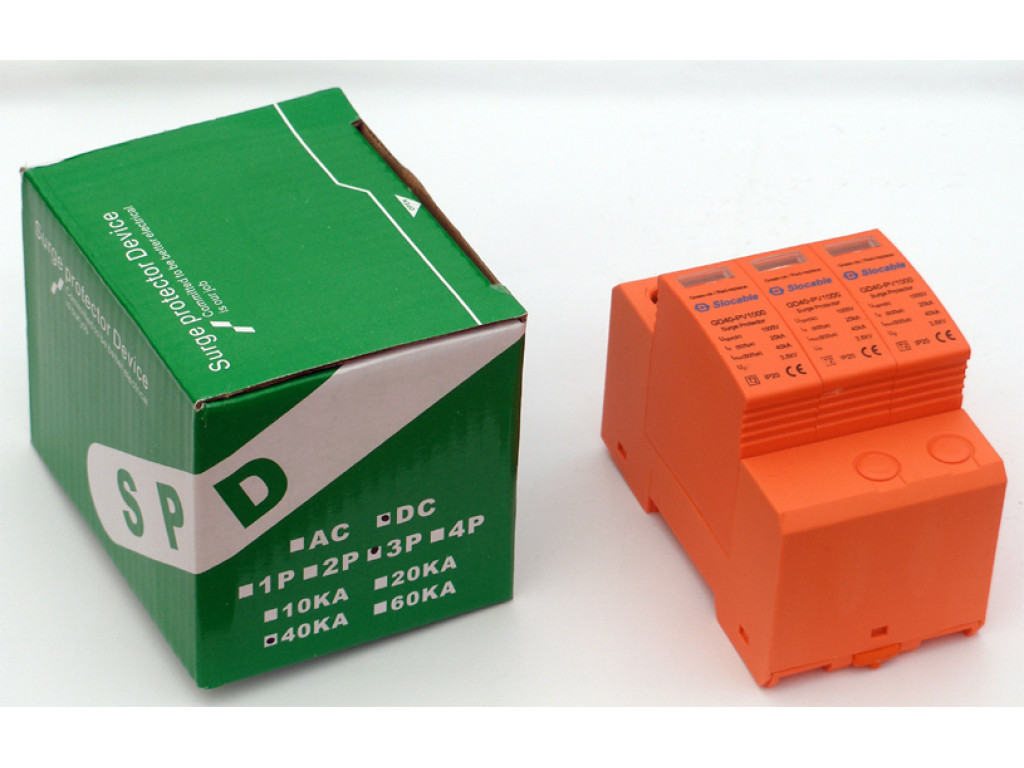

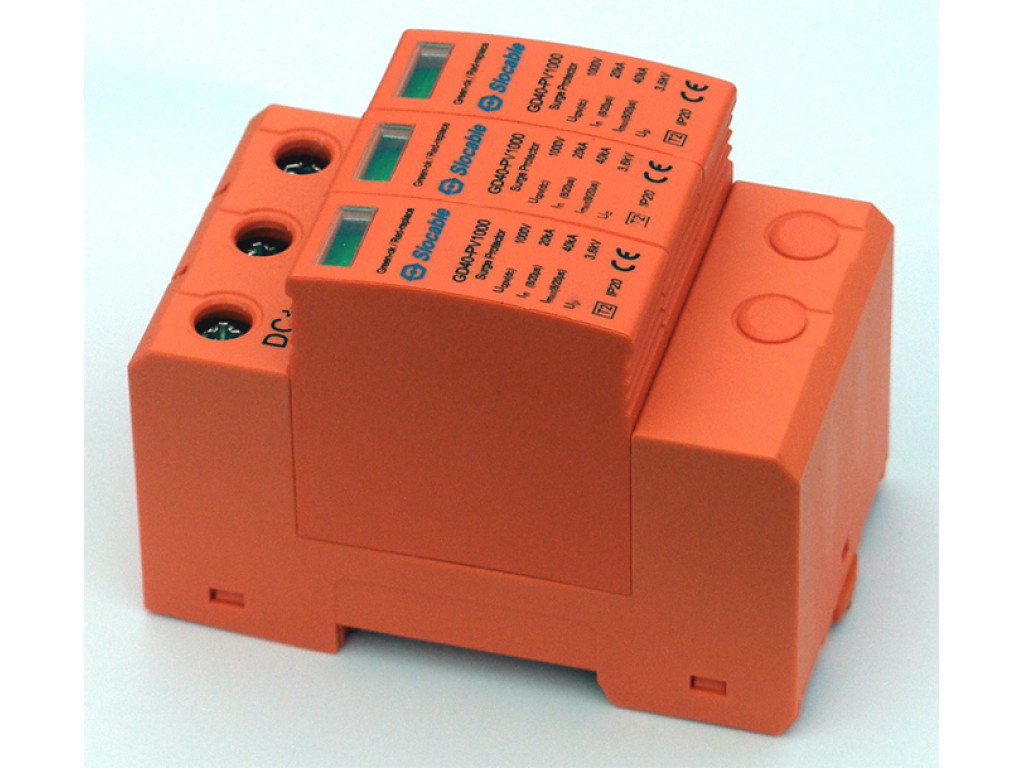

ОПН (ПЗІП) для постійного струму DC SPD GD40-PV1000 SLOCABLE (3P/ 1000В/ 40кA/ клас II)

ОПН (ПЗІП або грозорозрядник) GD40-PV1000 SLOCABLE застосовується для захисту в СЕС (автономних, гібридних, мережевих) сонячних батарей і вхідних ланцюгів обладнання, що підключається до них, від прямих і наведених імпульсів перенапруги, що виникають внаслідок грозових явищ у атмосфері. ОПН GD40-PV1000 SLOCABLE забезпечує захист класу II та їх застосування рекомендовано при підземному введенні кабелів. У разі повітряного введення кабелів у будівлі рекомендовано використання ОПН більш високого класу захисту, наприклад, BUD-S1000. ОПН GD40-PV1000 SLOCABLE розрахований на експлуатацію в ланцюгах постійного струму з робочою напругою до 1000 В (зазвичай це СЕС із гібридними або мережевими інверторами). ОПН виконаний на основі варісторних елементів з'єднаних з терморозчіплювачами. Конструктивно складається з двох частин стаціонарної бази та змінних модулів. У разі спрацювання змінного модуля необхідна його заміна. Теоретично для цього немає необхідності демонтажу всього блоку в цілому, а відпрацьований модуль легко виймається і на його місце встановлюється новий. Кожен змінний модуль має індикатор стану. Дистанційний моніторинг за станом цієї моделі ОПН не передбачено. Як варіант бюджетного моніторингу - навпроти щитка ставиться недорога IP камера, на яку через Інтернет можна будь-якої миті зайти з комп'ютера чи смартфона. Монтаж ОПН передбачає його встановлення на DIN рейку. На DIN рейці він займає три стандартні юніти (3P). Ступінь захисту корпусу ОПН - IP20 дозволяє його встановлювати в електрощитках всередині приміщень. Для установки поза приміщеннями необхідна його установка у спеціальних герметичних боксах, що забезпечують заданий діапазон робочих температур та вологозахист.

Технічні характеристики:

• Клас захисту - II / С;
• Виконаний згідно з вимогами IEC 61643-31;
• Максимальна тривала робоча напруга U_C - 1000 В постійного струму;
• Номінальний імпульсний розрядний струм I_n (8/20мкс) - 20 кА;
• Максимальний імпульсний розрядний струм I_max (8/20мкс) - 40 кА;
• Рівень захисту від перенапруги U_p - <3,6 кВ;
• Час спрацьовування – < 25 нс;
• Індикація стану – зелене світло (нормальна робота) / червоне світло (захист спрацював);
• Монтаж - на DIN рейку;
• Кількість юнітів, які займає на DIN рейці  – три (3P);
• Переріз дротів, що підключаються – 4…25 мм² (одножильні) / 4…16 мм² (багатожильні);
• Зусилля при фіксації проводів у клемах – не більше 2,5 Н*м;
• Ступінь захисту – IP20;
• Діапазон робочих температур - -40…70ºС;
• Допустима вологість повітря – 30…90%;
• Вага брутто – 0,36 кг.
