Контролер заряду POW Keeper-1230

Контролер заряду POW Keeper-1230 – доступний MPPT-контролер для заряджання АКБ від сонячних батарей. Контролер дозволяє працювати з АКБ на 12 або 24В та автоматично підлаштовується під робочу напругу підключеного АКБ. Виробник подбав і про тип підтримуваних АКБ - користувач може використовувати типи SLA / GEL, літієві LiFePO4, що обслуговуються. Контролер дозволяє підключити сонячні батареї потужністю до 390Вт (при 12В АКБ) та до 780Вт (при 24В АКБ). Головною перевагою даного контролера є використання технології MPPT, яка дозволяє користувачеві використовувати до 97-99% енергії, що виробляється сонячними батареями! Залежно від виробленої сонячними батареями в даний момент енергії контролер в автоматичному режимі підбирає точку максимальної потужності (MPP) і навіть при низькій освітленості батарей (хмарне небо) отримувати максимально можливу енергію. У порівнянні з контролерами класу PWM виграш за ККД у даного контролера мінімум на 10-15% вище.

Контролер оснащений РК-дисплеєм для відображення параметрів роботи, а також для можливості проведення користувача налаштування параметрів заряду та розряду АКБ, підключення навантаження. Залежно від напруги на АКБ, контролер регулюватиме процес заряду та подавати/відключатиме живлення навантаження. Для ефективного відведення тепла та захисту від перегріву корпус контролера виконаний із металу. Органами керування контролера є дві кнопки на передній панелі – ВВЕРХ / MENU (для переходу до перегляду та зміни налаштувань, збереження змін), SET (для зміни параметра). Для зарядки смартфонів та павербанків у контролері на лицьовій панелі розташовані два USB порти. Контролер оснащений вбудованим датчиком температури, який необхідний для компенсації температур напруги при заряді АКБ.

Звертаємо увагу, що зважаючи на особливості технології MPP (вона дозволяє контролеру перетворювати вхідні напруги та струми від сонячних батарей до необхідних значень для заряду АКБ обраної напруги), необхідно вибирати сонячні батареї за двома критеріями:

1) робоча напруга повинна потрапляти у вікно роботи контролера при вибраній напрузі АКБ (рекомендується щоб воно було приблизно в 1.52 рази вище ніж на АКБ для максимальної ефективності);

2) сумарна потужність масиву сонячних батарей не перевищила допустиме значення для обраної напруги АКБ, інакше перевантаження потужністю призведе до виходу з ладу контролера!

Технічні характеристики:

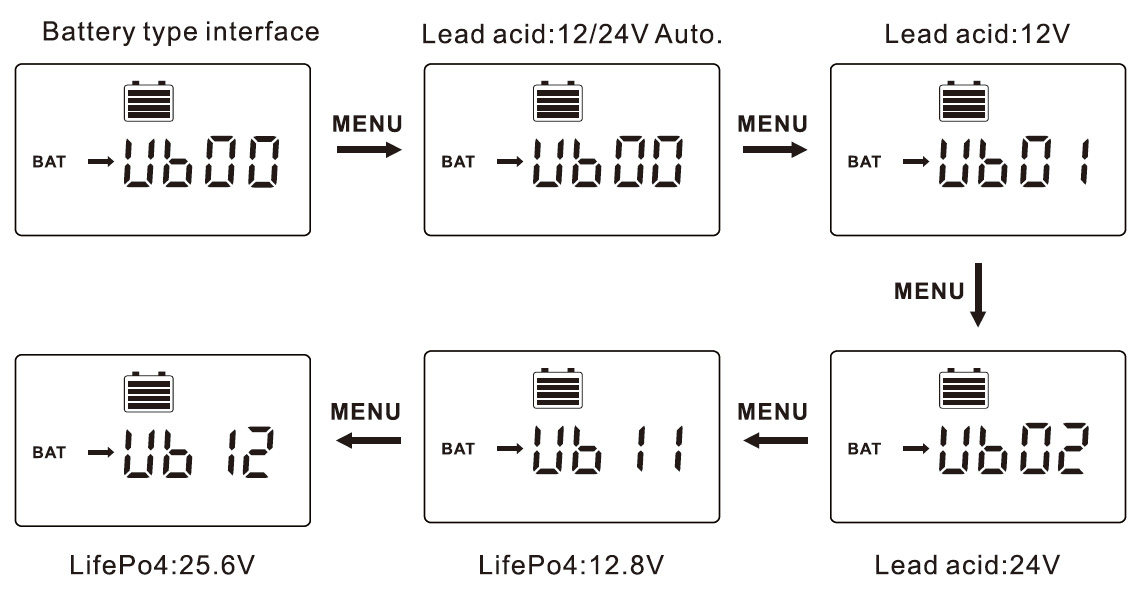

* - для правильної експлуатації АКБ користувач повинен при першому включенні налаштувати тип АКБ та параметри його заряду;

** - при напрузі АКБ 24 В усі значення множаться на 2.

Порядок інсталяції контролера та підключень сонячних батарей, АКБ, навантаження:

1.      Виберіть місце для встановлення контролера так, щоб уникнути падіння прямих сонячних променів, впливу високих температур та води (пара), забезпечувалася вентиляція. Для забезпечення вентиляції необхідно відступити з будь-якої сторони не менше 15 см від навколишніх предметів.

2.      У вибраному місці для встановлення прикладіть до стіни напрямну пластину (йде в комплекті постачання) і позначте маркером точки кріплення. Потім дрилем просвердліть отвори в зазначених місцях і зафіксуйте гвинти.

3.      Вставте капелюшки гвинтів у монтажні отвори на корпусі контролера та зафіксуйте контролер.

4.      Далі починайте підключення. В першу чергу підключіть "+" і "-" АКБ до відповідних клем контролера. Потім підключіть "+" і "-" фотомодулів до відповідних клем контролера. Після цього підключіть "+" і "-" навантаження до відповідних клем контролера.

Дотримуйтесь полярності підключень! Після підключення АКБ, якщо він не розряджений, протягом кількох секунд контролер увімкнеться і з'явиться індикація. У даній моделі контролера загальний «плюс» (сонячні батареї, АКБ, вихід на навантаження), який необхідно заземлити відповідно до вимог техніки безпеки та правил ПУЕ.

Звертаємо вашу увагу, що порядок відключення суворо зворотний! Недотримання порядку підключення або відключення призводить до виходу з ладу контролера та не підпадає під гарантійні зобов'язання!

Для зручності комутацій підключень сонячних батарей та АКБ, а також захисту виробник рекомендує додатково придбати та встановити грозозахист (УЗІП) та автомати постійного струму.

РК індикатор

РК індикатор контролера дуже інформативний і дозволяє користувачеві ознайомитися з параметрами роботи контролера і за необхідності підлаштувати їх.

Після включення, за відсутності натискання кнопок протягом 20 секунд, з інтервалом 3 секунди на індикаторі будуть циклічно змінюватися три наведені нижче інтерфейси.

Основний інтерфейс

Після входу в основний інтерфейс при послідовному натисканні кнопки ВВЕРХ / МЕНЮ ви циклічно перемикатиметеся між підменю, відображеними на малюнку.

Режим роботи навантаження.

У цьому підменю можна настроїти пріоритетний режим роботи контролера. При виборі режиму «24H» живлення навантаження здійснюється 24 години на добу і можливе ручне увімкнення/вимкнення. У режимах «1H»…«
